Il BESS (Battery Energy storage system) è una tecnologia oramai collaudata e sono davvero numerose le applicazioni che adottano sistemi di accumulo. Tuttavia quando si parla di energy storage bisogna tenere presente che si tratta di batterie, e queste impiegano molti tipi di chimica, con relative particolari peculiarità. Queste peculiarità permettono a ogni batteria di esprimere al meglio le proprie potenzialità ma a determinate condizioni e in un determinato tempo.

Come sottolinea quindi Roberto Romita, industrial key account manager – industrial division di Sparq, è di fondamentale importanza sapere quali sono le caratteristiche e il comportamento della cella ricaricabile e della sua chimica al fine di determinare con precisione quale tipologia è più adatta a una certa applicazione.

“I sistemi di accumulo accostati ai sistemi di generazione che sfruttano l’energia rinnovabile, non sono tutti uguali – spiega Romita -. A seconda della richiesta e della prestazione possono differire anche di molto, in riferimento alla tipologia di cella e alla composizione. Per quanto riguarda la chimica delle celle si sente spesso parlare di Litio e delle sue varie combinazioni con il Ferro, il Manganese, il Nickel il Cobalto, ecc. Va tenuto presente che per ogni combinazione avremo prestazioni differenti anche in relazione al carico applicato (ovvero a ‘quanto’ chiediamo alla nostra cella) e alle condizioni esterne”.

Romita procede pertanto ad analizzare e confrontare valori nominali di tensione e corrente, curve di carica e scarica in relazione a valori di tempo e temperatura. Non meno importante è però considerare le caratteristiche di sicurezza, poiché sono note le problematiche di infiammabilità di alcune tipologie di cella. Inoltre alcune celle devono rispettare i requisiti stringenti ATEX al fine di poter essere impiegate in ambienti a rischio esplosione come anche resistere alla corrosione (e alle eventuali perdite) dovuta al funzionamento in aree gravose.

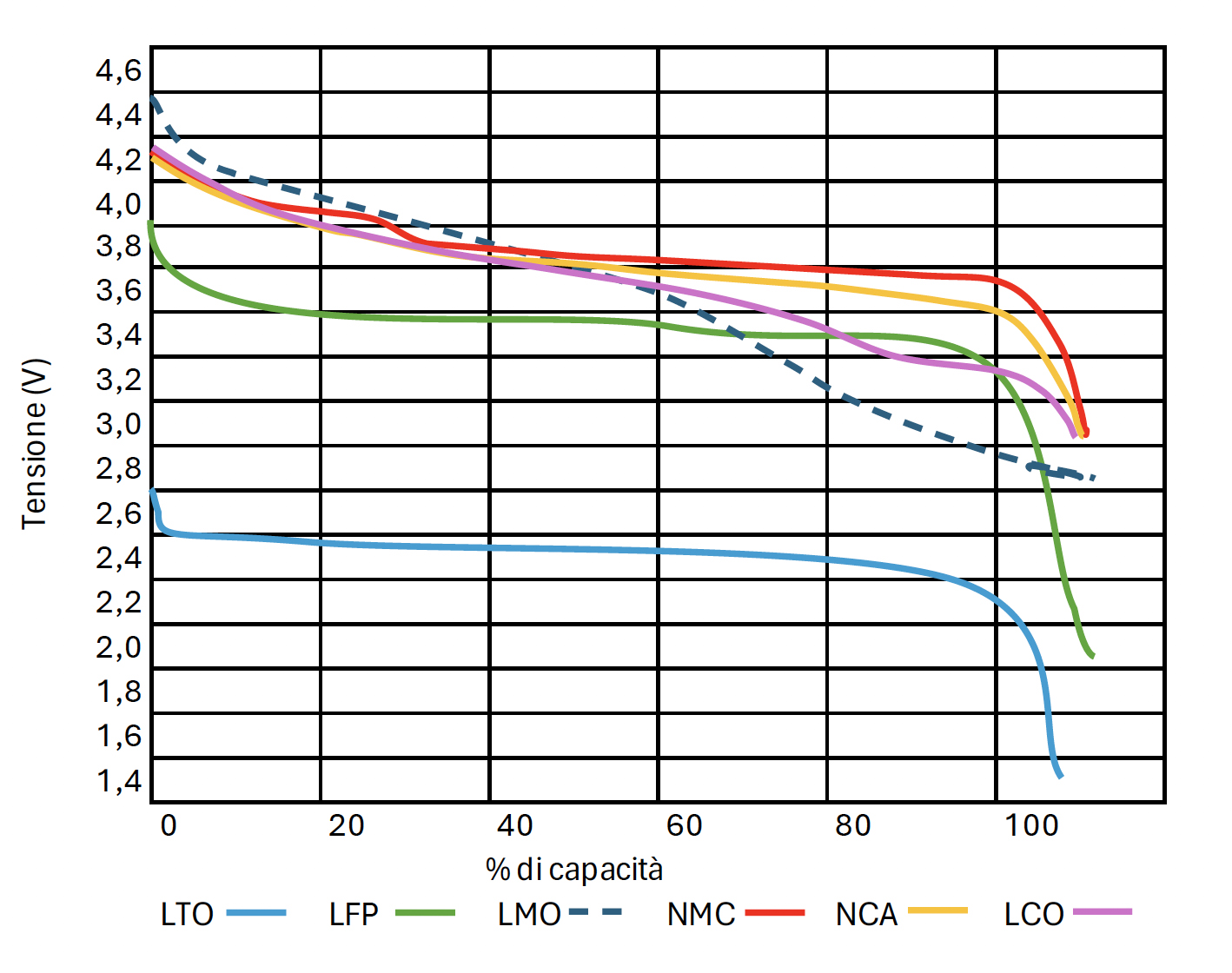

“Un fattore chiave per la scelta corretta del tipo di batteria è dato quindi dalla quantità di potenza costante erogabile – dice quindi Romita -. Vediamo allora le tipologie di chimica andando ad analizzare pro e contro. Partiamo con il tipo Litio Ferro Fosfato – LiFePO4. Chiamato anche LFP, è una tipologia di cella che utilizza come materiale catodico tale chimica. Molto utilizzata nelle applicazioni ESS, l’LFP si contraddistingue per un livello di sicurezza alto grazie a un’abbondante composizione ferrosa e a un elevato grado di stabilità al variare della temperatura. Se confrontato con i valori del NiMH, la densità energetica dell’LFP è mediamente 100-120 Wh per kg. Le celle hanno una tensione nominale di 3,2 V, operano in un range termico compreso fra -20 e 60 °C e sono caratterizzate da un tasso di autoscarica estremamente basso (meno dell’1%). Inoltre la caratteristica di scarica consente alle LFP di mantenere pressoché costante la prestazione fino a circa l’80% della propria capacità (si veda il grafica sottostante), anche se sottoposte a carichi elevati”.

La chimica LFP è inoltre soggetta a un invecchiamento più lento indipendentemente dai valori di temperatura rispetto alle altre combinazioni. Ciò permette un tempo di vita superiore ai 10 anni con un ciclo di ricariche (all’80% della capacità – C = 0,8) che può superare le 2.000 volte. Queste caratteristiche spiegano chiaramente come l’LPF è molto indicata per i sistemi ESS dove stabilità e durevolezza sono requisiti essenziali per garantire prestazioni costanti.

“Una seconda tipologia di chimica è quella Litio Nickel Cobalto Manganese – LiNiMnCoO2 – prosegue Romita -.
Saliamo di tensione nominale con 3,7 V e di densità energetica, da 150 a oltre 200 Wh per Kg, con questa cella conosciuta anche come NMC di cui si compone il catodo. Come range di temperatura di esercizio siamo vicini all’LFP con -20 e +55 °C, così come per il bassissimo tasso di autoscarica (circa l’1%). Se mettiamo a confronto le curve di scarica tipiche di NMC e LFP possiamo notare una quasi replica di comportamento, sebbene l’NMC presenti un livello di scarica più rapido nella prima porzione di capacità (come da grafico). Con un ciclo di ricarica che può raggiungere le 1.500 volte (con C =0,8), questo tipo di cella è maggiormente utilizzato nelle applicazioni automotive“.

Pur rappresentando una soluzione più performante rispetto all’LFP, va detto che la chimica NMC presenta un livello di sicurezza inferiore, poiché presenta alcune criticità divenendo più instabile durante la carica ad alte temperature.

“Veniamo quindi alla chimica Litio Titanato – Li2TiO3 – continua l’industrial key account manager di Sparq -.
Abbreviata anche come LTO, questa cella utilizza i nanocristalli di titanato di litio sulla superficie dell’anodo, ha una capacità di carica più rapida rispetto alle altre celle, ma anche una tensione nominale più bassa, 2,4 V e, ovviamente, una densità di 50-80 Wh per Kg. Nonostante una capacità inferiore rispetto alle LFP e NMC, questa chimica consente un range operativo termico ampliato compreso fra -30 e +75 °C e può sopportare per 4-5 secondi un carico di 30 volte superiore alla propria capacità. Dalla curva di scarica si potrebbe dire che, valore di tensione a parte, l’LTO ha una prestazione più costante rispetto all’NMC e più somigliante all’LFP. Ad ogni modo dal grafico si può evincere che le caratteristiche sono quasi una via di mezzo fra le precedenti due chimiche analizzate“.

Sebbene il tasso di autoscarica sia decisamente più elevato, potendo arrivare al 10% mensile (ma ben lontani da valori elevati come quelli dell’NiMH), l’LTO può sopportare un numero di cicli di carica più che triplo rispetto a tutte le altre chimiche del Litio. Come ulteriore punto a favore vi è l’estremo livello di sicurezza che fa dell’LTO la cella più sicura poiché iper-stabile indipendentemente dalle condizioni ambientali.

“La quarta tipologia in esame è quella Litio e cobalto – LiCoO2 – continua quindi Romita -. Risaliamo con valori di tensione e densità con questa combinazione catodica detta anche LCO: 3,7 V e fra 150 e 200 Wh per Kg, pongono le prestazioni del Litio Cobalto più vicino all’NMC. Va però fatta una considerazione: sebbene l’LCO abbia un picco iniziale del tutto simile al Nichel Manganese Cobalto, la curva di scarica è molto meno stabile e al 60% della capacità della cella inizia il calo più deciso delle prestazioni. Questa cella a prestazioni relativamente alte funziona fra i -20 e +60 °C ed è adatta all’utilizzo intenso dei dispositivi elettronici portatili. Tuttavia l’LCO è caratterizzato anche da una bassa stabilità termica che tende al surriscaldamento al più pericoloso runaway termico una volta raggiunta la carica completa”.

Un’altra chimica è quella che impiega Litio nichel cobalto alluminio – LiNiCoAlO2, che possiede il più alto livello di densità energetica con valori che superano i 200 per attestarsi a 260 Wh per Kg. “Con una tensione nominale di 3,6 V, questo tipo di batteria, detta anche NCA, ha caratteriste simili anche se di pochissimo inferiori all’NMC – spiega Romita – come si può evincere dal grafico: le due curve a confronto indicano un andamento di scarica pressoché parallelo unito a una certa costanza fino a circa l’80% di capacità delle due celle. Questa chimica, con lo stesso range termico operativo delle LCO, pur garantendo alte prestazioni, un tasso di autoscarica relativamente basso (dall’1 al 5% mensile) paga però una quantità di ricariche fra le più basse con circa 5-600 cicli“.

Come per le NMC, onde poter allungare la vita utile di ogni singola cella è preferibile caricare non oltre il 90% della capacità della batteria. Anche le NCA analogamente alle LCO hanno un’instabilità relativamente alta che, a seguito del runaway termico, può anche dare origine a incendi secondari.

“L’ultima tipo di chimica è quella Litio e Manganese – LiMn2O4 – dice infine Romita -. Questa tipologia (LMO) ha in comune alle LCM e LCO la tensione nominale di 3,7 V, mentre presenta un valore di densità energetica più basso compreso fra i 100 e 150 Wh per Kg. La caratteristica principale dell’LMO è quella di fornire molta energia in un tempo ristretto e lo si evince dal grafico, dove la curva di scarica tende al calo deciso poco oltre il 40% della propria capacità. Sebbene queste celle siano in grado di sopportare carichi 10 volte superiori per pochi secondi, hanno comunque prestazioni inferiori alle celle al Cobalto. Con un range operativo uguale a LCO ed NCA, l’LMO ha un buon tasso di autoscarica che non supera il 5% mensile ma presenta comunque criticità diventando instabile a temperature di carica più elevate”.

Se ci si domandasse infine se esista una chimica perfetta, la risposta per Romita è decisamente no. “Tralasciando le mode del momento, non vi è un prodotto polivalente proprio perché non esiste una chimica ideale o ‘più corretta’ – conclude Romita -. Come abbiamo potuto vedere, è necessario valutare non solo la capacità in Ah, la tensione nominale o la velocità di scarica, bensì anche il ciclo di vita utile, il livello di sicurezza che può garantire la cella. Poiché, ad esempio, se a fronte dei requisiti di prestazione elevata sceglieremo determinate tipologie di celle, non è garantito che l’effettiva potenza disponibile può rappresentare la migliore soluzione per alimentare una certa applicazione. Anche la quantità e la frequenza di carica sono fondamentali nella scelta della chimica: sempre per fare un esempio, nel caso di NCM e LCO, ipotizzando un carico – oltre 1 volta la capacità della cella – che richiede pertanto cariche più frequenti, avremmo come risultato performance più alte ma una sensibile riduzione della durata utile e quindi una sostituzione anzitempo delle celle”.

Non meno importante, infine, è l’attenta valutazione dell’ambiente in cui andrà ad operare la cella, che pure sarà determinante per la durata utile, come anche l’innalzamento del livello di pericolosità dovuto ad alte temperature di esercizio oppure agli ambienti gravosi e/o esplosivi.
